Όνομα προϊόντων: | Διακινούμενη μεταφορά φορτηγών τελών μηχανών μεταφορών τελών γερανών για τον ενιαίο/διπλό γερανό δοκ | Πηγή ισχύος: | 3 φάση 380V 50HZ |
---|---|---|---|
Χαρακτηριστικό γνώρισμα γερανών: | Ενιαίος γερανός Oveherd δοκών | Ανυψωτικός μηχανισμός: | Ηλεκτρικό καροτσάκι |
Μέθοδος ελέγχου: | Ασύρματος τηλεχειρισμός | Εκτιμημένη ικανότητα φόρτωσης: | 1~20t |
Έκταση: | Όπως ζητάτε | ||
Υψηλό φως: | υπερυψωμένος γερανός μεταφορών τελών,μεταφορά τελών του γερανού |
Διακινούμενη μεταφορά φορτηγών τελών μηχανών μεταφορών τελών γερανών για τον ενιαίο/διπλό γερανό δοκών
Συνοπτική εισαγωγή προϊόντων:
Οι μεταφορές τελών εμπορικών σημάτων JCYC είναι ένα σημαντικό συστατικό που εγκαθίσταται και στις δύο άκρες της κύριας δέσμης του υπερυψωμένου γερανού για να υποστηρίξει τη γέφυρα στον ουρανό.
Η μεταφορά τελών περιλαμβάνει δύο μέρη, μια ρόδα και ένα πλαίσιο ακτίνων τελών. Το πλαίσιο ακτίνων τελών αποτελείται από ένα ανώτερο πιάτο κάλυψης, ένα πιάτο Ιστού, και ένα χαμηλότερο πιάτο κάλυψης. Το πιάτο σύνδεσης και ο χάλυβας γωνίας στερεώνονται με τα μπουλόνια.
Εγκατάσταση προϊόντων:
Βάλτε το πιάτο σύνδεσης στην κορυφή της μεταφοράς τελών, ευθυγραμμίστε
Τοποθετώντας τρύπα καρφιτσών και βαλμένος τις εύκαμπτες τοποθετώντας καρφίτσες επάνω
το holeφ10x30 στην τρύπα για να καθορίσει το πιάτο σύνδεσης. Συνδέστε
η μεταφορά πιάτων και τελών σύνδεσης με το μπουλόνι M16x70.
Πιέστε τα δύο ρουλεμάν στις δύο πλευρές των ροδών και έπειτα
το βάλτε στη μεταφορά τελών Καθορίστε τις ρόδες με τον άξονα και το μανίκι άξονων.
Καθορίστε τον άξονα με την πλάκα στερέωσης άξονων Καθορίστε την πλάκα στερέωσης άξονων με τα μπουλόνια.
Εγκαταστήστε το λαστιχένιο απομονωτή επάνω στο πιάτο σφραγίδων και καθόρισε έπειτα το πιάτο σφραγίδων επάνω στις δύο άκρες της μεταφοράς τελών με τα μπουλόνια.
Αυτό το να τοποθετήσει πιάτο χρησιμοποιείται για την τοποθέτηση υποστηριγμάτων τρεχόντων συλλεκτών επί τόπου. Αφαιρέστε το να τοποθετήσει πιάτο όταν εγκαταστήστε το υποστήριγμα τρεχόντων συλλεκτών, ενώνοντας στενά το υποστήριγμα επάνω στο να τοποθετήσει πιάτο και καθορίστε έπειτα το να τοποθετήσει πιάτο επάνω στη μεταφορά τελών με τα μπουλόνια.
Τεχνικές παράμετροι προϊόντων:
Πρότυπο | Γερανός | Ορθογώνιος Σωλήνας χάλυβα |
Μέγεθος ροδών | Δύναμη μηχανών | S1 (χιλ.) |
S2 (χιλ.) |
W1 (χιλ.) |
W2 (χιλ.) |
GL125-15 | 1t7.5m | 150*150*6 | W125*60 | 0.3KW*2 | 1500 | 1300 | 400 | 500 |
Gl125-20 | 1t11.5m | 2000 | 1800 | 400 | 500 | |||
GL125-25 | 1t16.5m | 2500 | 2300 | 400 | 500 | |||
GL160-15 | 2t/3t7.5m | 150*200*8 | W160*70 | 0.4KW*2 | 1500 | 1200 | 400 | 500 |
Gl160-20 | 2t/3t11.5m | 2000 | 1700 | 400 | 500 | |||
GL160-25 | 2t/3t16.5m | 2500 | 2200 | 400 | 500 | |||
GL160-30 | 2t/3t22.5m | 3000 | 2700 | 500 | 600 | |||
GL160-35 | 2t/3t28.5m | 3500 | 3200 | 600 | 700 | |||
Gl200-20 | 5t11.5m | 150*250*8 | W200*70 | 0.4KW*2 | 2000 | 1700 | 400 | 500 |
GL200-25 | 5t16.5m | 2500 | 2200 | 400 | 500 | |||
GL200-30 | 5t22.5m | 0.75KW*2 | 3000 | 2700 | 500 | 600 | ||
GL200-35 | 5t28.5m | 3500 | 3200 | 600 | 700 | |||
Gl250-20 | 10t11.5m | 200*250*8 | W250*80 | 0.75KW*2 | 2000 | 1600 | 400 | 500 |
GL250-25A | 10t16.5m | 2500 | 2100 | 500 | 600 | |||
GL250-30A | 10t22.5m | 1.1KW*2 | 3000 | 2600 | 500 | 600 | ||
GL250-35A | 10t28.5m | 3500 | 3100 | 700 | 800 | |||
GL250-25B | 16t16.5m | 200*300*8 | W250*80 | 1.1KW*2 | 2500 | 2100 | 600 | 700 |
GL250-30B | 16t22.5m | 3000 | 2600 | 700 | 800 | |||
GL250-35B | 16t28.5m | 1.5KW*2 | 3500 | 3100 | 700 | 800 | ||
GL315-30 | 20t16.5m | 200*400*8 | W315*90 | 1.5KW*2 | 3000 | 2500 | 700 | 800 |
GL315-35 | 20t22.5m | 3500 | 3000 | 700 | 800 |

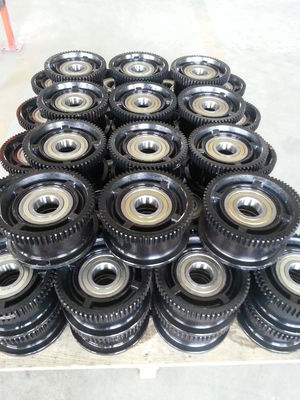

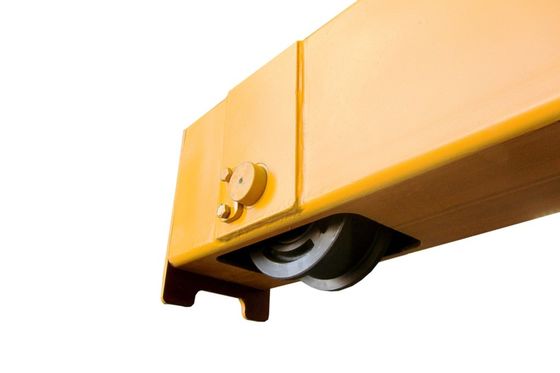

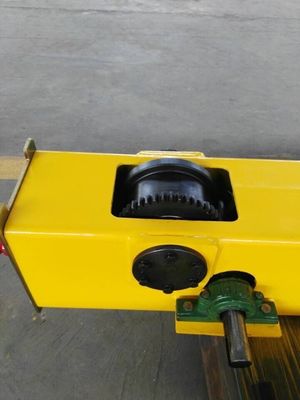

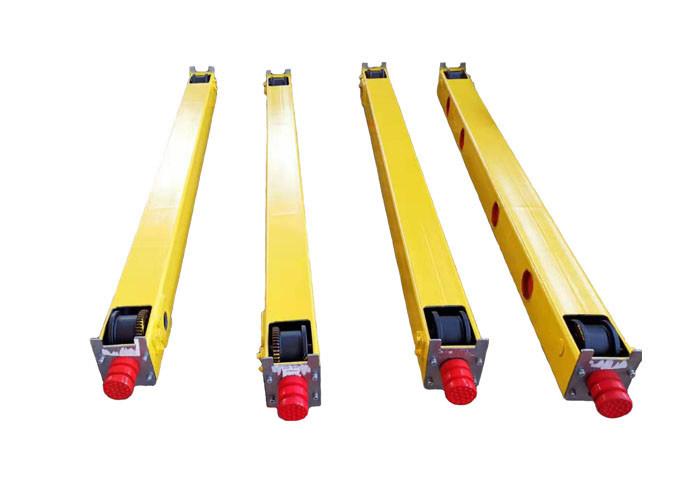

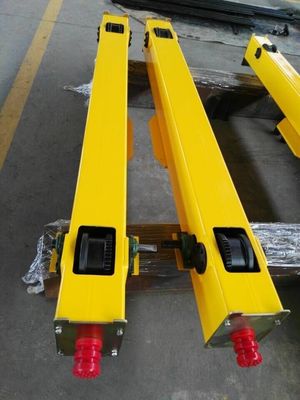

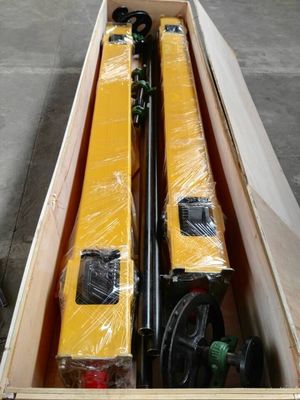

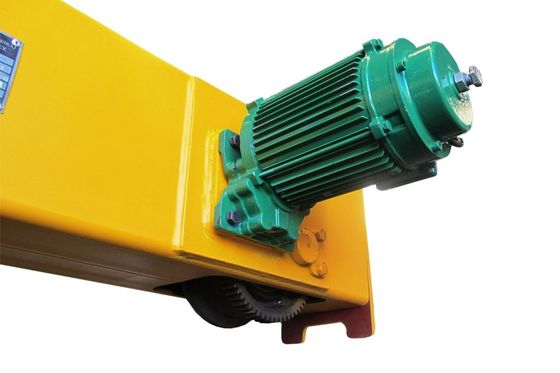

Το προϊόν παρουσιάζει:
