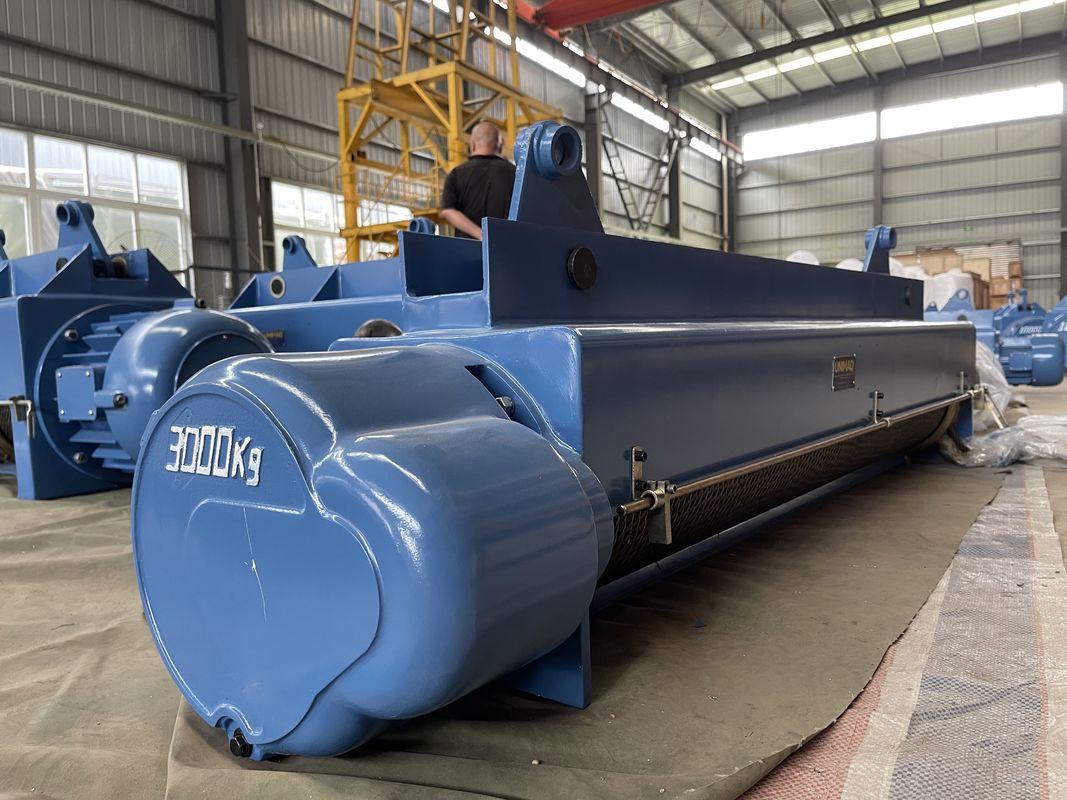

CD1 Ανυψωτήρας Ηλεκτρικό καλώδιο σχοινί Ανυψωτήρας 1 τόνος 5 τόνων Ανυψωτικό ύψος 6m/9m με 380V
Σύντομη εικόνα
Το ηλεκτρικό σύστημα ανύψωσης σχοινιών CD1/MD1 έχει χαρακτηριστικά συμπαγής δομής, ελαφρού βάρους, μικρού μεγέθους και εύκολης λειτουργίας.αλλά χρησιμοποιείται επίσης σε συνδυασμό με πολλούς τύπους ηλεκτρικών ή χειροκίνητων γερανού, όπως ο γερανό με ένα δίκτυο, το γερανό διπλού πλέγματος, το γερανό με ανυψωτήρα και οι γερανοί με θύρα κλπ.Η ηλεκτρική ανελκυστήρας μοντέλου MD1 με διπλή ταχύτητα ανύψωσης που πρέπει να χρησιμοποιείται σε περίπτωση που η ανελκυστήρας μοντέλου CD1 δεν μπορεί να ανταποκριθεί στις απαιτήσεις για λεπτές αποκλίσεις κατά τις εργασίες διαχωρισμού.
Υποβληθείσες αιτήσεις
- χρησιμοποιείται ευρέως σε εργοστάσια, εργαστήρια, αποθήκες και σε πολλές άλλες περιπτώσεις για την άμεση ανύψωση υλικών,
- εγκατεστημένο στην ευθεία ή καμπύλη I-ατσάλινη δομή των γερανού με ένα φράγμα για την ανύψωση εμπορευμάτων.
- Μπορεί επίσης να χρησιμοποιηθεί μαζί με ηλεκτρικό ανυψωτήρα διπλής δομής, γερανό λιμανιού και γερανό στροφής για την ανύψωση διαφορετικών αντικειμένων και ούτω καθεξής.
- Έχει τόσες πολλές εφαρμογές μόνο για τα πλεονεκτήματά του, όπως: σφιχτή δομή, βολική λειτουργία, ελαφρύ βάρος, ευρεία κοινή χρήση και ούτω καθεξής.
Βασικά χαρακτηριστικά
- Το μοντέλο CD1, MD1 ηλεκτρικό ανυψωτικό σχοινί είναι ένας μικρού μεγέθους εξοπλισμός ανύψωσης, ο οποίος μπορεί να τοποθετηθεί σε μια μόνο δομή, γέφυρα, λιβάδι και γερανό.
- Με ελαφρά τροποποίηση, μπορεί επίσης να χρησιμοποιηθεί ως κουμπί.
- Χρησιμοποιείται ευρέως σε εργοστάσια, ορυχεία, λιμάνια, αποθήκες, αποθήκες φορτίου και καταστήματα, απαραίτητα για την αύξηση της αποτελεσματικότητας της εργασίας και τη βελτίωση των συνθηκών εργασίας.
- Η ηλεκτρική ανύψωση μοντέλου CD1 έχει μόνο κανονική ταχύτητα, η οποία μπορεί να ικανοποιήσει την κανονική εφαρμογή.
- Το ηλεκτρικό ανυψωτικό μοντέλο MD1 παρέχει δύο ταχύτητες: κανονική ταχύτητα και χαμηλή ταχύτητα.
Πλεονεκτήματα
- Έγκριση CE.
- Ελαφριά, ανθεκτική κατασκευή.
- Μικρή προσπάθεια για την ανύψωση μέγιστου φορτίου.
- Πλήρως σφυρηλατημένα αγκάθια.
- Αλυσίδα φορτίου υψηλής ποιότητας.
- Ανθεκτική προστασία από χρώμα σμάλτου.
- Προστασία από υπερφόρτωση διαθέσιμη κατόπιν αιτήματος.
- Εξαιρετική υπηρεσία μετά την πώληση.

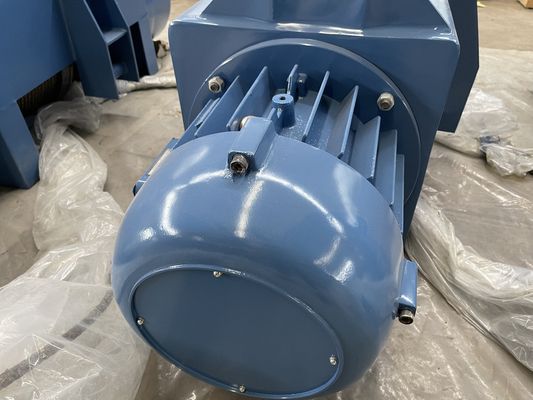

Κινητήρας:Ο κινητήρας ανύψωσης είναι ένας ροτορικός κινητήρας κωνικού τύπου με πέδηση. Είναι ένας από τους καλύτερους κινητήρες ποιότητας, ο οποίος έχει μεγαλύτερη ροπή, οπότε μπορεί να προσαρμοστεί σε συχνή κίνηση, η μέγιστη ροπή είναι 2.4-3 φορές μεγαλύτερη από τη ονομαστική ροπή.
Κουτί ταχυτήτων:Κάθε συναρμολόγιο Geared Shaft στηρίζεται σε ρουλεμάν ή ρουλεμάν, για να εξασφαλιστεί ομαλή λειτουργία με χαμηλή τριβή.
Ασύρματο σχοινί:Τα σχοινιά ανύψωσης συμμορφώνονται με τα εξαγωγικά πρότυπα. Το κορυφαίο σχοινί που λαμβάνεται από το τύμπανο δεν γλιστράει προς τα πλάγια όταν χαλαρώνει. Ο συντελεστής ασφάλειας, στην ονομαστική αντοχή σπάσματος του σχοινιού είναι έξι.
Τραμπούκι από σκοινί:Το ντραμ, ένα αδιάβροχο σωλήνα επαρκούς μήκους για να τυλιχτεί σε ένα στρώμα και να παρέχει κατάλληλη υποστήριξη για το σχοινί για να ελαχιστοποιήσει τη φθορά.Το δομικό άξονα λύνεται σε ράβδους σφαίρας για τη διασφάλιση ομαλής λειτουργίας.
Σύστημα ελέγχου ηλεκτρικής συσκευής:Το μοντέλο CD1 και MD1 ανελκυστήρα αποτελείται από το κουτί επαφής, τον διακόπτη ελέγχου, τον περιοριστή διακοπής, η τάση λειτουργίας του διακόπτη ελέγχου είναι 380V, 36V ή 24V ((τάση ασφαλείας).
Οδηγός σχοινιού:Ο οδηγός σχοινιού είναι σε δύο μισά, εξασφαλίζοντας εύκολη πρόσβαση.Οι οδηγοί σχοινιών της εταιρείας μας είναι παχύτεροι και διευρυμένοι., έτσι ώστε να μην είναι εύκολο να υποστεί ζημιά.
Αγκίστρι:Το Hook Block δοκιμάζεται στο 150% πλήρους φορτίου πριν από την συναρμολόγηση.
Τεχνική διαμόρφωση
| Σχήμα | Δυνατότητα ανύψωσης (t) | Υψόμετρο ανύψωσης (m) | Ταχύτητα ανύψωσης (m/min) | Ταχύτητα λειτουργίας (m/min) | Τύπος σχοινίου | Διάμετρος συρματόπλεγματος (mm) | Τύπος τροχιάς ακτινοβολίας I | Εργασιακό καθήκον | Σημαντικό κινητήρα |
|---|
| Δύναμη ((kw) | Ρ.Π.Μ. (r/min) | Ηλεκτρική τροφοδοσία |
|---|
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6*19 | 3.6 | 16-22β | M3 | 0.4 | 1380 | 220-440V 50/60HZ 3Φάσης |
| CD1-0.5 | 0.5 | 6-12 | 8 | 20 | 6*37+1 | 4.8 | 16-28β | M3 | 0.8 | 1380 |
| CD1-1 | 1 | 6-30 | 8 | 20 | 6*37+1 | 7.4 | 16-28β | M3 | 1.5 | 1380 |
| CD1-2 | 2 | 6-30 | 8 | 20 | 6*37+1 | 11 | 20α-32γ | M3 | 3 | 1380 |
| CD1-3 | 3 | 6-30 | 8 | 20 | 6*37+1 | 13 | 20α-32γ | M3 | 4.5 | 1380 |
| CD1-5 | 5 | 6-30 | 8 | 20 | 6*37+1 | 15 | 25α-63γ | M3 | 7.5 | 1380 |
| CD1-10 | 10 | 6-30 | 7 | 20 | 6*37+1 | 15 | 25α-63γ | M3 | 13 | 1400 |
| CD1-16 | 16 | 6-30 | 3.5 | 20 | 6*37+1 | 15 | 45α-63γ | M2 | 13 | 1400 |
| CD1-20 | 20 | 6-30 | 3.5 | 20 | 6*37+1 | 20 | 50α-63γ | M2 | 13 | 1400 |
Σημειώσεις
- Α. Το πρότυπο ύψος ανύψωσης είναι 6, 9, 12, 18, 24, 30 και 36 μέτρα.
- Β. Η ταχύτητα ανύψωσης μπορεί να είναι μονής ταχύτητας ή διπλής ταχύτητας, ακόμη και πολλαπλής ταχύτητας με μετατροπείς συχνοτήτων.
- Γ. Ο κατάλληλος σιδηρόδρομος για την ανύψωση με χαμηλό χώρο κεφαλιού είναι σιδηρόδρομος τύπου H και διαθέσιμος είναι επίσης σιδηρόδρομος τύπου I.
- Δ. Η συνιστώμενη απόκλιση από το σχοινί αυτού του τύπου ανελκυστήρα είναι 2/1, 4/2 ή 4/1.
- Ε. Η κανονική ταχύτητα είναι 20 m/min και 12.5, 16, 25, 30, 45m/min κατόπιν αιτήματος.
- Η κανονική σιδηροδρομική διάσταση του διπλού σιδηροτροχίου είναι 1200, 1500, 1800, 2100 και 2300 mm.

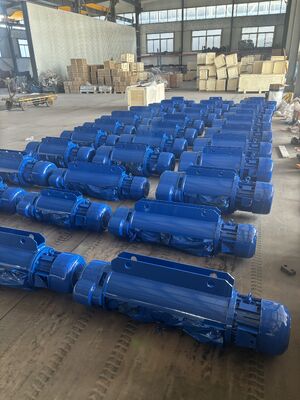

Έκθεση προϊόντων
